Čo by ste mali vedieť o obložených brzdových čeľustiach s hardvérovými sadami pred kúpou pre vaše nákladné auto alebo príves?

Čo sa dodáva v obložených brzdových čeľustiach s hardvérovou súpravou

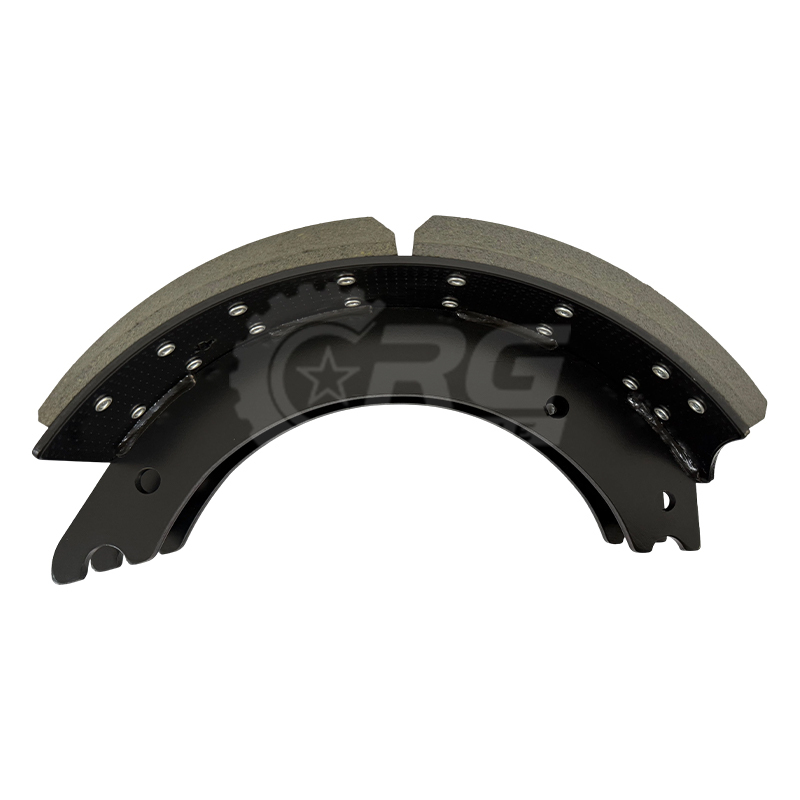

A obložená brzdová čeľusť s hardvérovou súpravou spája všetko, čo technik potrebuje na dokončenie servisu bubnových bŕzd, v jednom balení – žiadne zháňanie samostatných pružín alebo kolíkov. Súprava sa dodáva s dvoma vopred vystlanými brzdovými čeľusťami (obloženie už prinitovanými k pásu) plus súpravou prispôsobeného hardvéru s veľkosťou pre túto špecifickú konfiguráciu čeľuste a nápravy.

Hardvérový set zvyčajne obsahuje:

• Kotviaci kolík a puzdrá z mäkkej ocele
• Prídržná pružina a vysokovýkonné vratné pružiny
• Vrúbkovaný valček a držiak valčeka
• Akýkoľvek hardvér na strane vačky špecifický pre typ brzdy (Q Plus, ES, štandard)

Pretože podšívka je už pripevnená, preskočíte časovo náročný krok prenosu starej podšívky alebo získania samostatnej väzby. Pre vozové parky, ktoré prevádzkujú viac nápravových služieb za deň, tento prístup s jednou SKU skracuje pracovný čas aj riziko nesúladu komponentov.

Kľúčové špecifikácie, ktoré je potrebné skontrolovať pred objednávkou

Objednanie nesprávnej súpravy je najbežnejšou chybou pri používaní bubnových bŕzd, ktorej sa dá najviac vyhnúť. Rozhodnutie určujú tri čísla:

1. Priemer a šírka brzdy — Väčšina aplikácií pre ťažké nákladné vozidlá využíva konfigurácie s rozmermi 15" × 4" alebo 16,5" × 7". Pred čímkoľvek iným si overte priemer bubna.
2. Hodnotenie hmotnosti nápravy — Súpravy sú hodnotené podľa nosnosti obloženia, najčastejšie 20 000 lb alebo 23 000 lb. Miešanie naprieč súpravou náprav vytvára nerovnomerné opotrebovanie a nevyváženú brzdnú silu.
3. číslo FMSI — Číslo inštitútu pre štandardy trecích materiálov jednoznačne identifikuje geometriu obuvi. Pred zadaním objednávky si porovnajte číslo vášho originálneho dielu s číslom FMSI, najmä ak pracujete s viacerými OEM montážami na tom istom vozidle.

Okrem geometrie venujte pozornosť označeniu typu brzdy. Konfigurácie Q Plus, ES (štandard Eaton) a štandardné konfigurácie vačiek používajú rôzne súpravy hardvéru – samotné topánky môžu na poličke vyzerať podobne, ale nenainštalujú sa správne, ak sa hardvér nezhoduje s pavúkom a geometriou vačky v danej polohe nápravy.

Kompatibilita typu brzdy: Q Plus, ES a Štandardné

Silné bubnové brzdy nie sú univerzálne. Každá z troch najbežnejších konfigurácií v severoamerickej nákladnej doprave vyžaduje špecifické párovanie topánok a hardvéru.

Súpravy riadených náprav sú predmetom dodatočnej kontroly. Brzdy riadenia musia poskytovať konzistentnú, predvídateľnú silu bez ťahu – takže zmes obloženia, hrúbka čeľuste a tuhosť pružín hardvéru by mali spĺňať špecifikáciu OE pre túto nápravu, nielen generický ekvivalent „sadne väčšine“.

Prečo je kvalita hardvéru taká dôležitá ako podšívka

Čerstvé obloženie na opotrebovanom hardvéri je brzda, ktorá zlyhá pred plánovaným termínom. Hardvér sa degraduje inak ako podšívka – pružiny strácajú napätie, valčeky vytvárajú ploché miesta a puzdrá sa opotrebúvajú oválne – ale technici často prehliadajú hardvér, pretože nie je viditeľne rýhovaný alebo prasknutý tak, ako to robí podšívka.

Rozdiel medzi ekonomickými a prémiovými hardvérovými súpravami sa prejavuje na niekoľkých konkrétnych miestach:

• Vratné pružiny — Odolné pružiny s 1 miliónom cyklov udržujú správne stiahnutie topánky počas celej životnosti podšívky. Rozpočtové pružiny sa môžu unaviť skôr, ako podšívka dosiahne limity opotrebovania, čo spôsobí odpor, nahromadenie tepla a predčasné zlyhanie.
• Valčeky — Tepelne spracované valčeky potiahnuté zinkom a chrómom odolávajú korózii v mokrých a slaných cestách. Holé oceľové valčeky sa prehýbajú a zadierajú, viažu činnosť vačky a spôsobujú slabnutie bŕzd.
• Puzdrá — Nerezové alebo silné puzdrá držia zarovnanie kotevných kolíkov pri zaťažení. Mäkké oceľové puzdrá sa rýchlo opotrebúvajú, čo umožňuje pohyb topánky, ktorý urýchľuje nerovnomerné opotrebovanie výstelky.

Pre vozové parky prevádzkované v podmienkach vysokej vlhkosti alebo zimných podmienok nie sú pružiny s práškovým nástrekom a hardvér odolný voči korózii prvotriednym vylepšením – sú základom na dosiahnutie očakávaných servisných intervalov.

OEM krížové referencie a overenie montáže

Väčšina súprav topánok s podšívkou je navrhnutá tak, aby nahradila originálne diely od Meritor, Eaton/Dana, Rockwell, Dayton a Spicer. Jedno číslo modelu súpravy často pokrýva celý rad OE príslušenstva – napríklad predná súprava typu ES s rozmermi 15" × 4" môže nahradiť čísla dielov Eaton, Meritor a Spicer súčasne.

Na potvrdenie montáže pred inštaláciou použite tieto referenčné body:

• Číslo dielu výrobcu OE (vyrazené na originálnom webe topánok)
• Označenie FMSI (nájdete ho v príručke k originálnym dielom alebo na originálnom balení)
• Výrobca a model nápravy (najmä pre diferenciáciu riadenej a hnacej nápravy)
• Rozmery brzdového pavúka a vačkovej rúrky, ak sú k dispozícii

Popredajné súpravy topánok s výstelkou vyrobené podľa rozmerových štandardov OE – rovnaká hrúbka pásu, rovnaký vzor nitov, rovnaká trieda zmesi obloženia – inštalujú sa bez úprav a poskytujú ekvivalentný brzdný výkon. Overte počet otvorov pre nit a veľkosť nitu ak vymieňate čiastočne opotrebovanú topánku, aby ste zaistili, že sedlo nitov bude v jednej rovine a nie je hrdé na povrch obloženia, čo môže bubon okamžite skórovať.

Kontrolný zoznam inštalácie pre čistú a dlhotrvajúcu prácu bŕzd

Dokonca aj vysoko kvalitná súprava topánok má nižšiu výkonnosť, ak sa okolitý hardvér a bubon neriešia v rovnakom servisnom intervale. Predtým, ako vyjdú nové topánky:

1. Zmerajte priemer bubna podľa maximálnej špecifikácie vyhadzovania – väčšina 15" bubnov je odsúdená na 15,090" a 16,5" bubny na 16,620". Bubon pri alebo po prekročení špecifikácie vyradenia neudrží nastavenie bŕzd a spôsobí zrýchlené opotrebovanie obloženia.
2. Skontrolujte opotrebenie alebo predĺženie vývrtu čapu brzdy a kotviaceho kolíka. Vymeňte pavúk, ak pohyb kotviaceho kolíka presiahne 0,010" vôle.
3. Pred vložením nových valčekov vyčistite vŕtanie vačky a na vačkovú rúrku naneste vysokoteplotné brzdové mazivo – suchý kontakt vačky je hlavnou príčinou hluku bŕzd a nerovnomerného kontaktu obloženia.
4. Utiahnite všetok montážny hardvér podľa špecifikácie. Uvoľnený pavúk sa pri brzdnom zaťažení posúva a spôsobuje rovnaké príznaky ako opotrebované topánky: ťah a predčasné opotrebovanie.
5. Nastavte nastavovač vôle, aby ste po inštalácii dosiahli správny zdvih tlačnej tyče. Automatické nastavovače vôle by sa mali overiť, nepredpokladá sa, že sa po výmene obuvi samy správne nastavia.

Kompletná súprava – topánky s podšívkou plus zodpovedajúci hardvér – eliminuje neistotu opätovného použitia komponentov s neznámou históriou únavy. Najmä na riadených nápravách a vysokovýkonných hnacích nápravách je každý servisný cyklus najistejším spôsobom, ako dosiahnuť konzistentnú brzdnú dráhu a prejsť cestnými kontrolami bŕzd, začať s novým hardvérom.

Výber medzi novými a renovovanými súpravami topánok s podšívkou

Renovované súpravy topánok s podšívkou používajú repasovanú sieť topánok s novou podšívkou nitovanou na mieste, zatiaľ čo nové súpravy používajú čerstvo vyrazenú sieť. Obidve kategórie sú dostupné vo väčšine konfigurácií bŕzd a cenový rozdiel je značný – súpravy na opravu zvyčajne bežia o 20–40 % menej ako nové ekvivalenty.

Reman je správna voľba, keď je zachovaná geometria topánok a zariadenie na opravu používa rovnakú triedu trecích zmesí ako špecifikácia OE. Hľadajte súpravy, ktoré jasne uvádzajú triedu materiálu výstelky (trieda R, prémiový, s vysokou hustotou) a potvrdzujú špecifikáciu povlaku topánok – holé oceľové pásy v súprave na opravu korodujú rýchlejšie a môžu spôsobiť trhliny spôsobené napätím, ktoré by nový pás nemal.

Nové súpravy majú zmysel pre riadené nápravy, flotily s vysokým počtom najazdených kilometrov, ktoré vymieňajú brzdy v pevnom intervale, a pre všetky aplikácie, kde sa vymieňa aj bubon a hardvér. Prírastkové náklady na novú čeľusť sú malé v porovnaní s celkovou servisnou prácou a z analýzy budúcich porúch sa odstráni jedna premenná, ak sa počas nasledujúcej kontroly objaví sťažnosť na brzdy.
